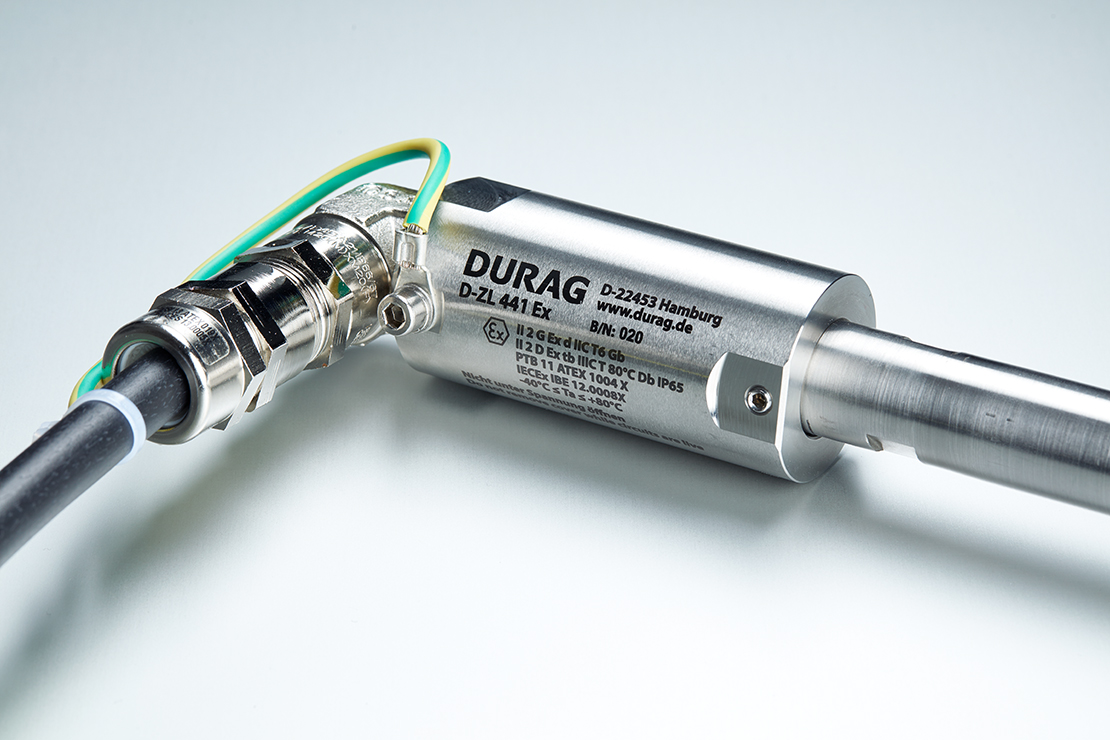

D-ZL 441Ex | D-ZL 430/31Ex | M22D
Zündlanzen und Hochspannungskabel Ex
Zündlanzen und Hochspannungskabel für explosionsgefährdete Bereiche. Flexible Längen der Zündlanzen und Kabel zum Aufbau eines Hochenergie-Zündsystems Ex für explosionsgefährdete Bereiche.
Funktionsweise: Hochspannungsübertragung mit lösbarer Verbindung als druckfeste Kapselung (Ex d)
Eigenschaften
- > 1.000.000 Zündfunken mit einer Zündspitze
- Einfach austauschbare Standard-Zündspitzen
- ATEX- und IECEx-zertifizierte Zündlanzen und Hochspannungskabel
- Verbindung zwischen Zündlanze und Hochspannungskabel über Ex-d-Anschlussgehäuse
- Einsatz bei Temperaturen bis 1.000 °C
- Zündlanzenlängen bis zu 15 m möglich
- Hochspannungskabel in Standardlängen bis zu 50 m, Sonderanwendungen bis zu 500 m
Nutzen
- Sicheres und zuverlässiges Zünden auch bei Einsatz in explosionsgefährdeten Bereichen
- Flexible Anpassung für unterschiedlichste Anwendungsbereiche und Kundenanforderungen
- Geringer Verschleiß durch optimal auf die Anwendung abgestimmte Zündspitze
Anwendungen
- Raffinerien: Zünden von Gas- und Ölbrennern
- Schwefelrückgewinnungsanlagen
- Marine: direktes Zünden von Gas und Öl in Hilfskesseln, IGG oder anderen Verbrennungsprozessen auf Schiffen
Technische Daten
- Technische Daten
- Explosionsschutz
| Anschlüsse | Zündlanze ø 22 mm: Hochspannungskabel (B2) |
|---|---|
| Zündlanzen-Längen | ø 17,2 mm: 0,5 … 2 mø 22 mm: 0,7 … 15 m (max. 4 m ohne Trennstelle)ø 25 mm: 0,7 … 15 m (max. 4 m ohne Trennstelle)ø 26,7 mm: 0,7 … 15 m (max. 4 m ohne Trennstelle) |
| Umgebungstemperatur | -40 … +80 °C (Hochspannungskabel D-ZL 441Ex)-40 … +80 °C (Hochspannungskabel D-ZL 43xEx)-40 … +80°C (Hochspannungskabel M22D, M30D) |
| Hochspannungskabel-Längen | D-ZL … Ex: 3, 5, 6, 10, 15, 20 m bis max. 50 mM22D, M30D: bis zu 500 m |
| D-ZL 441Ex | II 2 G Ex db IIC T6 Gb, II 2 D Ex tb IIIC T80 °C Db |
|---|---|
| D-ZL 430Ex | (NEC) Class 1, Div. 1, Group B, C |
| D-ZL 431Ex | (NEC) Class 1, Div. 2, Group B, C |
| M22D, M30D | II 2 G Ex db IIC T6 Gb |
USP
- Zündlanzen für explosionsgefährdete Bereiche bis Zone 1
Zubehör
- Empfohlen
- Optional
| Zündspitze |
| D-VE 500 |
